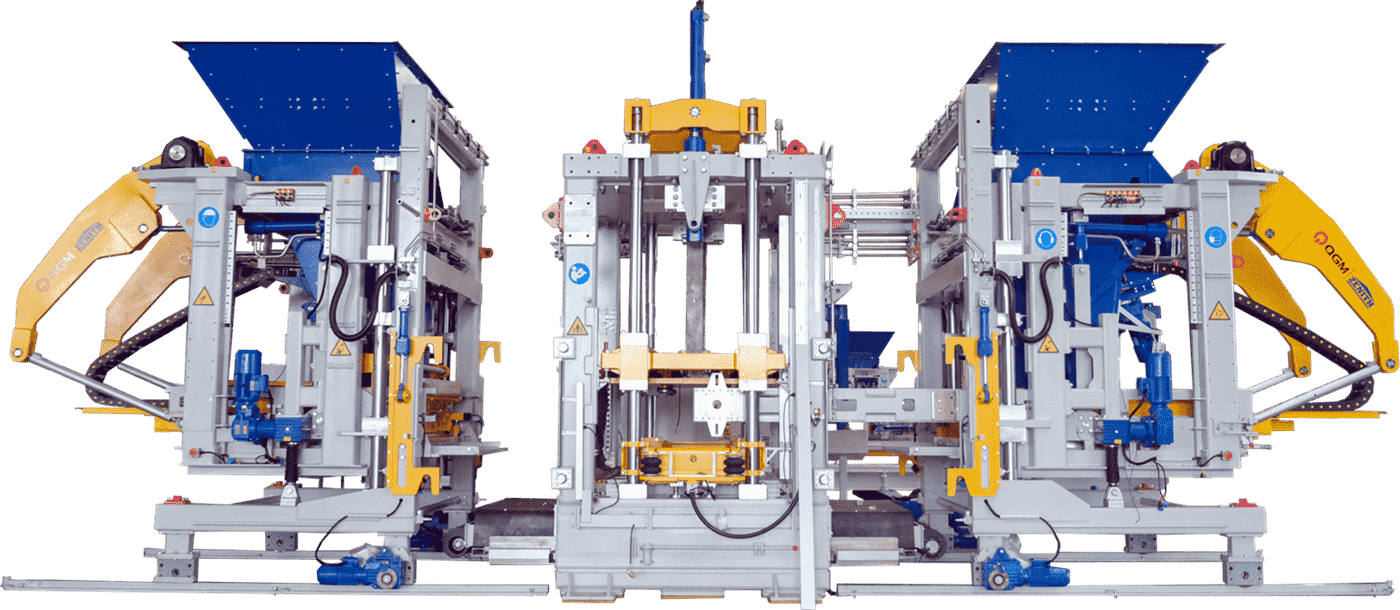

Mesin Pembuat Blok Otomatis

Fitur Produk

Tabel getaran ganda, delapan motor servo (opsional)Mesin blok tingkat atas

Unit modular untuk pemeliharaan yang lebih mudahBerbagai produk tersedia

Kapasitas yang lebih tinggi, kinerja yang lebih baik

Parameter teknis

Beberapa blok dapat dibuat oleh ZN2000C

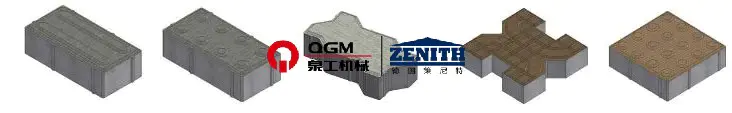

Paver:

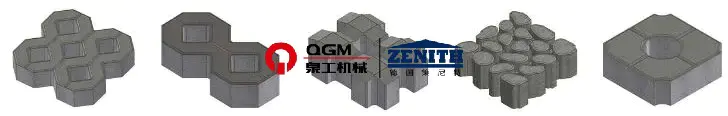

Batu Rumput:

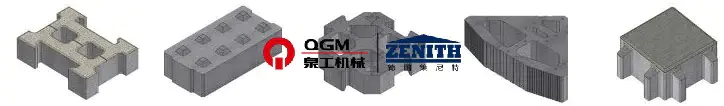

Air Mempertahankan Memblokir :

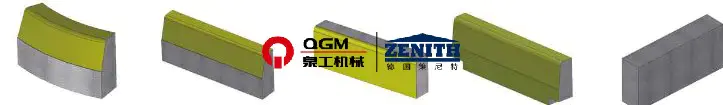

Jalan Batu tepi jalan:

Keuntungan teknis

1. Rangka Desain Jerman Lanjutan

Bingkai mainframe mengadopsi struktur bingkai las berkekuatan tinggi yang dirancang oleh bingkai utama mengadopsi Jerman Zenith Struktur bingkai las tinggi -tinggi yang dipatenkan, yang memiliki desain rasional, seragam dan Pengelasan yang menyenangkan secara estetika. Seluruh bingkai menjalani perawatan getaran untuk membebaskan stres mekanis untuk memastikan kualitas tinggi dan stabilitas. Desain struktural canggih memungkinkan memperluas kemampuan, dengan potensi untuk menambah batugara Bagian cetakan -sisi -bukaan dan penutupan, bagian penarikan pelat, perangkat penyisipan untuk inti polystyrene dll.

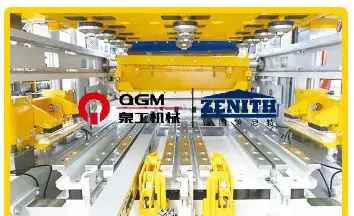

2. Sistem Perubahan Cetakan Cepat Otomatis

Saat cetakan terletak di posisi mesin utama, sistem pengangkat menyadari Perubahan cetakan otomatis pada perangkat perubahan cetakan cepat. Kepala dan cetakan tamper bingkai akan dijepit secara otomatis oleh stasiun pneumatik, yang aman, efisien, mudah dioperasikan dan nyaman untuk mempertahankan.

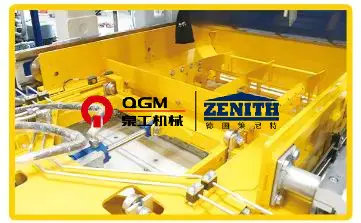

● Perangkat penjepit cetakan pneumatik: terdiri dari bingkai pendukung cetakan dan pneumatik Klamper pneumatik di kedua sisi. Selama pra -vibration dan siklus getaran utama, ini membantu menjepit dan mengamankan cetakan, mengurangi getaran dan mencapai efek getaran terbaik, sementara Memperluas umur cetakan.
● Perangkat penjepit kepala tamper pneumatik: kepala tamper diperbaiki oleh perangkat penjepit Dengan airbag, yang memungkinkan perubahan kepala tamper yang mudah dan cepat, memperpendek perubahan cetakan waktu, dan juga memastikan docking yang tepat di antara kerangka cetakan dan kepala tamper.
● Perangkat penyisipan cetakan listrik: Perangkat pemasangan cetakan digunakan untuk menemukan cetakan ke Mesin utama dan lepaskan dengan menggunakan pembawa cetakan listrik. Pembawa cetakan adalah Cocok untuk sebagian besar cetakan di pasaran. Cetakan khusus lainnya dapat menggunakan yang disesuaikan pembawa.

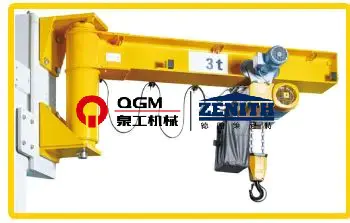

● Perangkat Perubahan Cetakan: Instald pada bingkai mesin utama, digunakan untuk mengangkat cetakan Saat mengganti cetakan, dilengkapi dengan hoist rantai listrik (crane) dan perangkat berjalan listrik

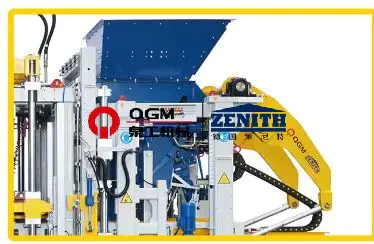

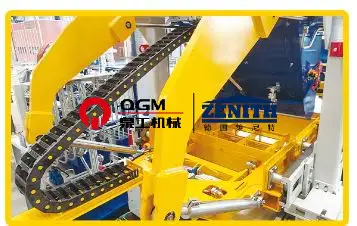

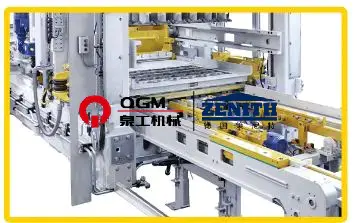

3. Sistem Makanan

● Kotak pemberian makan digerakkan secara hidrolik dan menggunakan kontrol katup proporsional dinamis tinggi sistem. Perangkat ini dilengkapi dengan perangkat pencampur yang digerakkan secara hidrolik, yang dengan cepat dan secara efektif mengapit cetakan. Perangkat pencampuran dikendalikan oleh proporsional dinamis tinggi katup dan perangkat makan. Lengan depan kotak makan dilengkapi dengan yang dapat disesuaikan sikat pembersih.
● Ayunan yang kokoh - pemberian makan, dengan rol berdiameter besar di kedua sisi perangkat makan untuk Pastikan pergerakan horizontal yang sama dan stabil dari kotak makan.
● Rel panduan dari kotak makan mengadopsi strip yang dapat diganti -rangka, membuat lebih banyak nyaman untuk pemeliharaan

4. Sistem getaran servo “ultra dinamis”

Teknologi getaran servo "super dinamis" adalah getaran yang efisiensi tinggi dan adaptif Sistem dirancang khusus untuk mesin blok. Servo Motors merespons paling cepat Kemungkinan tingkat, mencapai kinerja getaran tertinggi, mengurangi penggunaan semen, Memperpendekkan siklus produksi, dan memproduksi produk beton kepadatan tinggi. Getarannya Sistem dapat secara fleksibel beradaptasi dengan berbagai kebutuhan produksi untuk produk konkret.

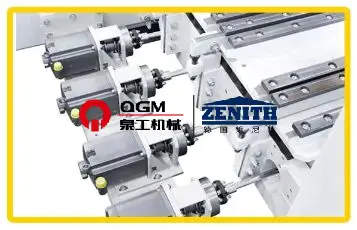

● Delapan unit getaran, dengan keseimbangan mekanis yang ditetapkan secara individual oleh delapan drive servo
● Delapan poros motor dengan kopling elastis

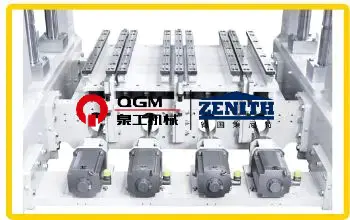

● Delapan motor servo, masing -masing dipasang pada silang isolasi getaran eksternal pada bingkai motor
● Meja getaran tidak memerlukan rendaman minyak (ramah lingkungan)

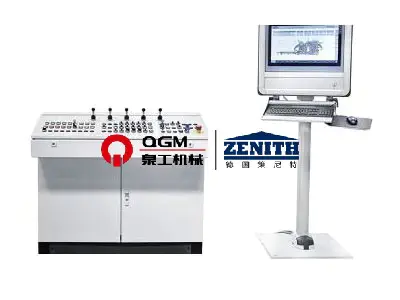

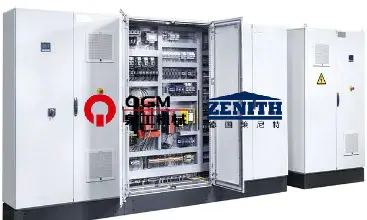

5. Sistem Kontrol Servo yang Tepat

Melalui umpan balik sinyal, fase dan kecepatan getaran dikontrol, melalui umpan balik sinyal, fase getaran dan kecepatan dikontrol, sinkron kontrol gerak, dan siaga berkecepatan tinggi, inisiasi getaran dan eliminasi getaran bisa diselesaikan dalam waktu singkat, membantu memperpendek waktu siklus dan mencapai pengereman yang lebih baik memengaruhi.' Melalui posisi dan kecepatan loop tertutup ganda, gaya yang menarik dikendalikan untuk bertindak hanya dalam arah vertikal, memaksimalkan kekuatan menarik yang efektif, sambil menghindari Kerusakan pada mesin oleh kekuatan menarik horizontal, memperpanjang masa pakai mesin ， dan mampu membuat pengaturan yang berbeda untuk persyaratan produk yang berbeda untuk diproduksi Produk berkualitas tinggi.

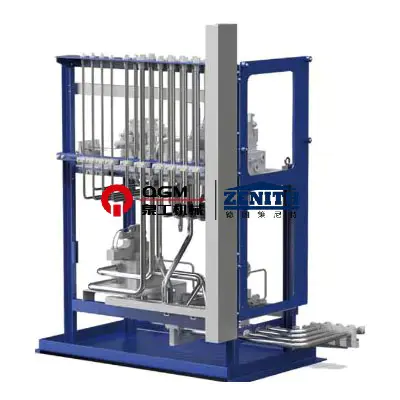

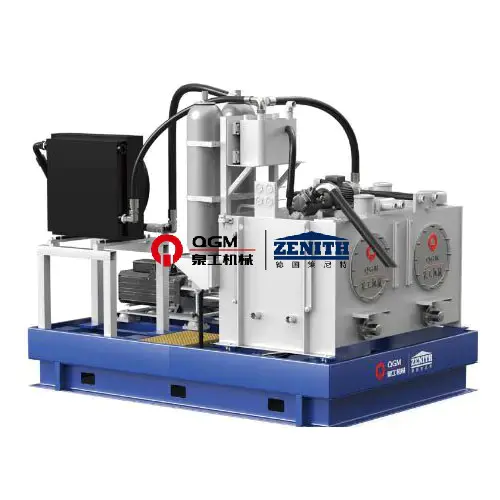

6. Sistem Hidrolik

Kepala tekanan, bingkai cetakan, mobil agregat, dan mobil kain dikendalikan oleh kepala tamper, bingkai cetakan, kotak makan untuk campuran dasar dan campuran wajah dikendalikan Dengan katup arah proporsional dengan umpan balik inti katup, menawarkan waktu respons yang singkat. Sistem Kontrol Tertutup- Loop (Penguasa Pemindahan / Encoder -PLC- -Proporsional silinder minyak-katup terarah) memastikan kontrol yang tepat, dengan silinder oli yang cepat dan stabil pergerakan. Stasiun hidrolik menggunakan pompa piston perpindahan variabel, yang berhenti oli tekanan memompa saat sistem hidrolik mencapai tekanan yang ditetapkan, membongkar memompa dan mengurangi konsumsi energi. Stasiun hidrolik dilengkapi dengan akumulator untuk pasokan minyak tambahan, memungkinkan beberapa tindakan terjadi secara bersamaan, dengan Tekanan sistem hidrolik yang stabil. Sistem ini juga menyertakan sensor tekanan, yang Tampilan pada panel operasi untuk pemantauan yang mudah, serta sensor suhu, pendingin, dan pemanas untuk secara efektif mengontrol suhu oli dan mempertahankan oli hidrolik yang baik pertunjukan.
